Substituição da Bateria do iPhone XR

INTRODUÇÃO

As baterias do iPhone XR degradam com o uso com o tempo, elas perdem a capacidade de manter uma carga completa. As baterias da Apple são classificadas para conter 80% de sua capacidade por até 500 ciclos de carga, que duram aproximadamente 18 a 24 meses para a maioria dos usuários. Quando a química da bateria está degradada, também pode fazer com que o iPhone funcione mais devagar. Use este guia para substituir a bateria e restaurar o iPhone ao desempenho total.

Se sua bateria estiver inchada, tome as devidas precauções .

Este guia o instrui a desconectar completamente a tela e remover o alto-falante inferior e o Taptic Engine para melhor acesso às tiras adesivas da bateria.

Para um desempenho ideal, depois de concluir este guia, calibre a bateria recém-instalada: Carregue-a em 100% e continue carregando por pelo menos mais duas horas. Em seguida, use o iPhone até desligar devido à bateria fraca. Por fim, carregue ininterruptamente para 100%.

DIFICULDADE MODERADA

TEMPO NECESSÁRIO 30 Á 120 MINUTOS

15 SESSÕES

38 PASSOS

Sessão 1 – Os Parafusos

Antes de começar, descarregue a bateria do iPhone abaixo de 25%. Uma bateria de íons de lítio carregada pode pegar fogo e / ou explodir se perfurada acidentalmente.
Desligue o seu iPhone antes de iniciar a desmontagem.

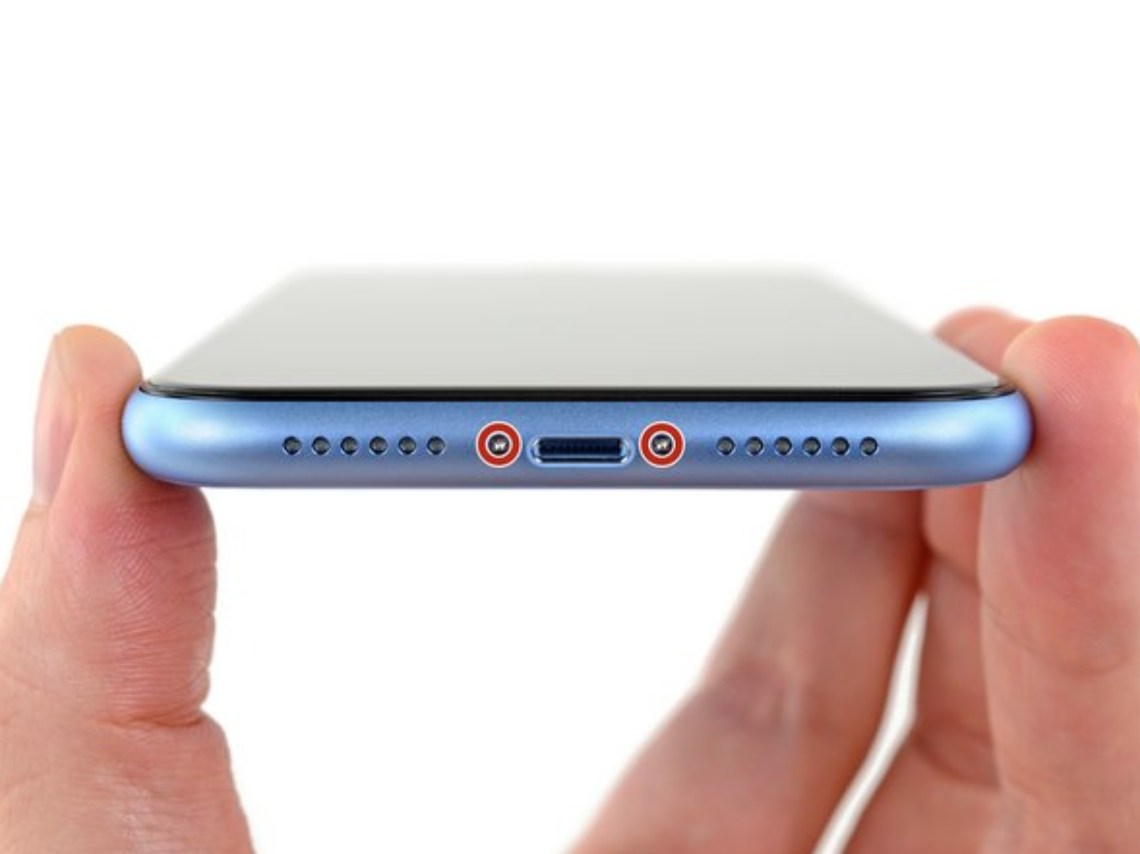

Remova os dois parafusos pentalobe de 6,7 mm de comprimento na borda inferior do iPhone.
A abertura do iPhone comprometerá seus selos à prova d’água. Tenha as vedações de reposição prontas antes de prosseguir após esta etapa ou tome cuidado para evitar a exposição a líquidos se você montar o iPhone sem substituí-las.
Há uma junta de borracha preta logo abaixo da cabeça em cada parafuso do pentalobe. Para proteção máxima contra poeira e líquidos, verifique as condições das juntas ou substitua os parafusos durante a remontagem.

Sessão 2 – Procedimento de Abertura

O aquecimento da borda inferior do iPhone ajudará a amolecer o adesivo que prende a tela, facilitando a abertura.
Use um secador de cabelo ou prepare um iOpener e aplique-o na borda inferior do telefone por cerca de 90 segundos para suavizar o adesivo por baixo.

Sessão 3 – Uso de Ventosa

As próximas duas etapas demonstram o iSclack, uma ferramenta útil que recomendamos para quem faz reparos frequentes. Se você não estiver usando o iSclack, pule duas etapas para um método alternativo.
Se o medidor de profundidade de plástico estiver afixado no centro do iSclack, remova-o agora – não é necessário para telefones maiores como o iPhone XR.
Posicione as ventosas perto da borda inferior do iPhone – uma na frente e outra na parte traseira.
Pressione as duas ventosas firmemente no lugar.
Se o monitor ou o vidro traseiro estiverem muito rachados, cobri-lo com uma camada de fita adesiva transparente pode ajudar as ventosas a aderir. O iSclack também inclui dois pedaços de fita para esse fim.

As próximas duas etapas demonstram o iSclack, uma ferramenta útil que recomendamos para quem faz reparos frequentes. Se você não estiver usando o iSclack, pule duas etapas para um método alternativo.
Se o medidor de profundidade de plástico estiver afixado no centro do iSclack, remova-o agora – não é necessário para telefones maiores como o iPhone XR.
Posicione as ventosas perto da borda inferior do iPhone – uma na frente e outra na parte traseira.
Segure o iPhone com segurança e feche a alça do iSclack para separar levemente a tela da parte traseira do telefone.
Não tente separar completamente a tela; basta uma pequena abertura ao longo da borda inferior.
Insira uma palheta de abertura na abertura abaixo da tela na borda inferior do iPhone.
Pressione as duas ventosas firmemente no lugar.
Se o monitor ou o vidro traseiro estiverem muito rachados, cobri-lo com uma camada de fita adesiva transparente pode ajudar as ventosas a aderir. O iSclack também inclui dois pedaços de fita para esse fim.

Se você estiver usando uma única alça de sucção, aplique-a na borda inferior do telefone, evitando a parte curva do vidro.
Se o seu monitor estiver muito quebrado, cobri-lo com uma camada de fita adesiva transparente pode permitir que a ventosa adira. Como alternativa, pode ser usada fita muito forte em vez da ventosa. Se tudo mais falhar, você pode colar a ventosa na tela quebrada.

Puxe a ventosa com pressão firme e constante para criar um pequeno espaço entre o painel frontal e a caixa traseira.
Insira uma palheta de abertura na folga.O adesivo estanque que mantém a tela no lugar é muito forte; criar essa lacuna inicial requer uma quantidade significativa de força. Se estiver com dificuldades para abrir uma folga, aplique mais calor e balance suavemente a tela para cima e para baixo para enfraquecer o adesivo até criar uma folga suficiente para inserir sua ferramenta.

Deslize a palheta de abertura no canto inferior esquerdo e suba a borda esquerda do iPhone, cortando o adesivo que mantém a tela no lugar.
Não insira a palheta de abertura muito longe no iPhone ou poderá causar danos aos componentes internos.

A borda superior da tela é presa com cola e clipes.
Deslizar a palheta de abertura em torno do canto superior do visor, enquanto puxa ou balançando o visor para baixo na direcção da porta do relâmpago.
Os clipes serão quebrados se você usar muita força. Trabalhe com cuidado e seja paciente.
Mais uma vez, não insira a palheta mais do que alguns milímetros – aproximadamente a largura do painel da tela – ou poderá danificar a matriz de sensores do painel frontal.Deslize a palheta para o canto oposto e corte qualquer adesivo restante que prenda a tela.

Sessão 4 – Retire a Ventosa da Tela

Puxe o pequeno bocal na ventosa para removê-lo do painel frontal.
Se você usou um iSclack e ele ainda está afixado no iPhone, remova-o agora.

Sessão 5 – Abra o Iphone

Abra o iPhone girando a tela para cima, do lado esquerdo, como a contracapa de um livro.
Não tente separar completamente a tela ainda, pois vários cabos frágeis ainda a conectam à placa lógica do iPhone.
Incline a tela contra algo para mantê-la apoiada enquanto estiver trabalhando no telefone.
Durante a remontagem, coloque a tela na posição, alinhe os clipes ao longo da borda superior e pressione com cuidado a borda superior no lugar antes de encaixar o restante da tela. Se não encaixar com facilidade, verifique as condições dos clipes ao redor do perímetro da tela e verifique se eles não estão dobrados.

Sessão 6 – Tampa Conector da Bateria

Remova os três parafusos Y000 de 1,2 mm que prendem o suporte da tampa do conector da bateria.
Retire o suporte.
Durante esse reparo, acompanhe cada parafuso e verifique se ele volta exatamente de onde veio para evitar danificar o iPhone.
Durante a remontagem, este é um bom ponto para ligar o iPhone e testar todas as funções antes de selar a tela no lugar. Certifique-se de desligar o iPhone completamente antes de continuar trabalhando.

Use a ponta de uma espátula para retirar o conector da bateria do soquete.
Tente não danificar o selo de silicone preto ao redor desta e de outras conexões da placa.
Esses selos oferecem proteção extra contra a entrada de água e poeira.
Dobre o conector levemente para longe da placa lógica para impedir que ela entre em contato acidentalmente com o soquete e forneça energia ao telefone durante o reparo.

Sessão 7 – Tampa Conector do Display

Remova os dois parafusos Y000 de 1,2 mm que prendem o suporte do conector da tela.
Retire o suporte.

Sessão 8 – Cabo do Digitalizador

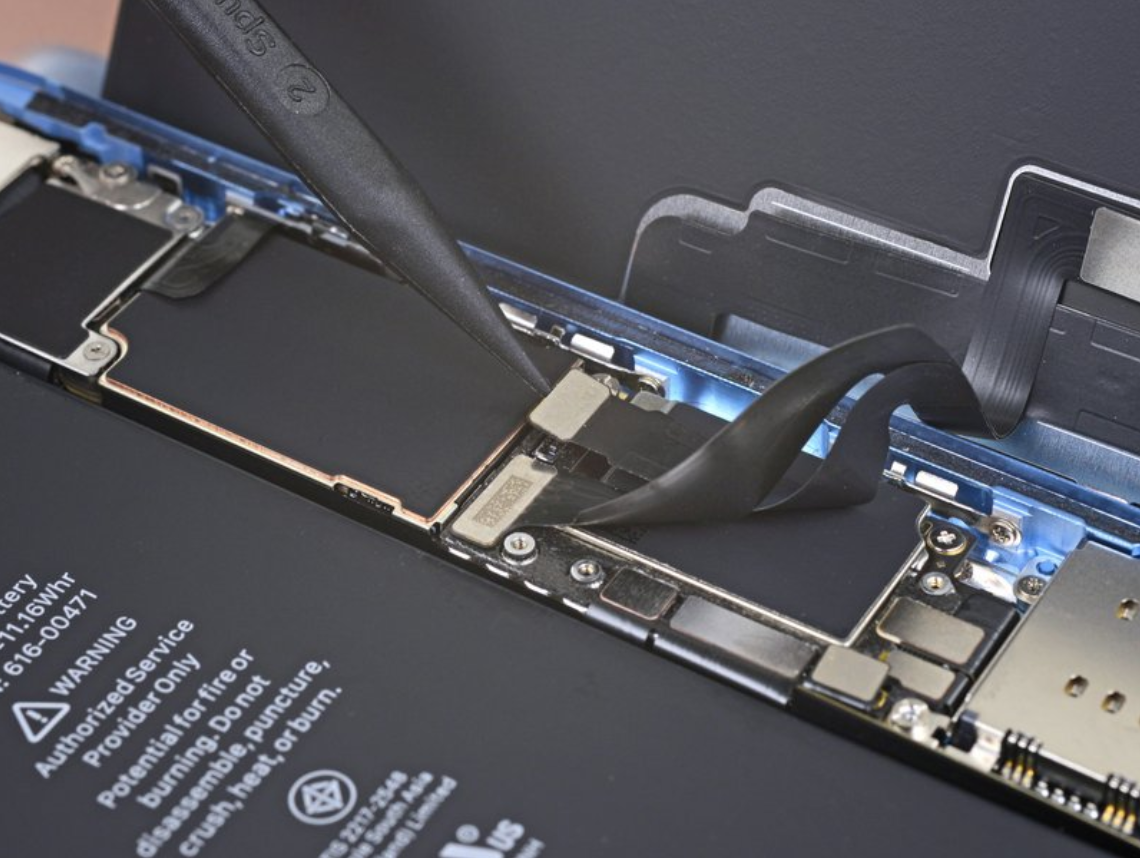

Use a ponta de um spudger para erguer e desconectar o cabo do digitalizador.
Para recolocar os conectores de impressão como este, alinhe cuidadosamente e pressione um lado até ouvir um clique, e repita no outro lado. Não pressione no meio. Se o conector estiver desalinhado, os pinos poderão dobrar, causando danos permanentes.
Se alguma parte da tela não responder ao toque após o reparo, desconecte a bateria e recoloque esse conector, certificando-se de que ele se encaixe totalmente no lugar e de que não haja poeira ou outra obstrução no soquete.

Sessão 9 – Desconecte o Display

Use a ponta de um spudger para desconectar o conector do cabo da tela.

Sessão 10 – Conector da Placa Lógica

Remova os cinco parafusos que prendem o suporte do conector da placa lógica à caixa traseira:
Um parafuso Phillips de 1,3 mm
Um parafuso Phillips de 1,5 mm
Três parafusos Y000 de 1,2 mm
Retire o suporte.
Cuidado para não perder o suporte menor preso na borda. É protegido com um clipe pequeno e é fácil de derrubar acidentalmente o suporte maior.

Sessão 11 – Sensores Frontais

Use a ponta de uma espátula para retirar o conector do conjunto do sensor frontal do soquete.

Sessão 12 – Remover o Conjunto da Tela

Remova o conjunto da tela.
Durante a remontagem, faça uma pausa aqui se desejar substituir o adesivo à prova d’água ao redor das bordas da tela .

Sessão 13 – Auto Falantes Inferiores

Remova os sete parafusos que prendem o suporte abaixo do mecanismo Taptic e do alto-falante:
Três parafusos Phillips de 1,4 mm
Dois parafusos Phillips de 1,7 mm
Um parafuso Phillips de 1,9 mm
Um parafuso Phillips de 1,6 mm

Levante o suporte pela borda mais próxima da bateria. Não tente removê-lo completamente, pois ele ainda está conectado através de um pequeno cabo flexível.

Enquanto mantém o suporte fora do caminho, use a ponta de uma espátula para forçar e desconectar o cabo flexível por baixo.
Retire o suporte.

Remova o pedaço de fita preta e o pequeno retângulo de borracha que cobre a tampa do conector do Taptic Engine.

Remova os cinco parafusos que prendem o alto-falante inferior:
Um parafuso espaçador de 2,8 mm
Para melhor remover os parafusos, use um Bit de chave de fenda para iPhone e uma alça de driver .
Em uma pitada, uma pequena chave de fenda de ponta chata fará o trabalho – mas tenha cuidado extra para garantir que ela não escorregue e danifique os componentes ao redor.
Um parafuso espaçador de 2,3 mm
Um parafuso Phillips de 2,3 mm
Um parafuso Phillips de 1,8 mm
Um parafuso Phillips de 1,6 mm

Remova o pequeno suporte no canto superior direito do alto-falante.
Remova a tampa do conector Taptic Engine.

Insira um SPUDGER sob a borda superior do alto-falante, perto da borda do estojo do iPhone.
Levante e levante com cuidado a borda superior do alto-falante.

Retire o alto-falante.
A junta adesiva do alto-falante não é reutilizável. Retire qualquer resíduo adesivo restante com uma pinça.
Para ajudar a proteger contra intrusão de água e poeira, substitua a junta adesiva durante a remontagem. Prepare a área limpando-a com um pouco de álcool isopropílico e um pano sem fiapos ou filtro de café para que a junta adira corretamente. Instale uma nova junta no alto-falante e instale o alto-falante.

Segure o alto-falante pelas bordas laterais e balance-o de um lado para o outro, separando o adesivo que o prende à borda inferior do iPhone.
Puxe o alto-falante para fora da borda inferior do iPhone até que a junta adesiva se separe.

Sessão 14 – Motor Taptic

Remova o parafuso Phillips de 1,8 mm que prende o Taptic Engine.

Use um spudger para desconectar o cabo flexível do Taptic Engine, retirando-o do soquete.
Em seguida remova o motor taptic

Faça a remoção.

Sessão 15 – Bateria

A bateria do iPhone XR é presa à parte traseira por quatro pedaços de adesivo elástico – dois em cada extremidade da bateria.
Cada pedaço de adesivo possui uma aba preta no final, levemente aderida à borda lateral da bateria.

Retire a primeira aba adesiva da bateria da borda inferior direita da bateria.
Cuidado para não espetar a bateria com ferramentas afiadas. Uma bateria furada pode vazar produtos químicos perigosos ou pegar fogo.

Tente manter as tiras adesivas planas e sem rugas durante este procedimento; tiras retorcidas ou enrugadas ficarão grudadas e quebram, em vez de puxar de maneira limpa.
Além disso, não pressione a bateria ao puxar as tiras. Pressionar a bateria cria pontos de pressão que podem prender e quebrar o adesivo.
Puxe lentamente uma aba adesiva da bateria para fora da bateria, em direção à parte inferior do iPhone.
Puxe com firmeza, mantendo a tensão constante na faixa até que ela se solte entre a bateria e a caixa traseira. Para obter melhores resultados, puxe a tira no ângulo mais baixo possível , sem prendê-la em nenhum dos outros componentes do iPhone.
A tira se estenderá muitas vezes ao seu comprimento original. Continue puxando e agarre novamente a tira perto da bateria, se necessário.
Se as guias do adesivo da bateria quebrarem durante o processo de remoção, use os dedos ou uma pinça embotada para recuperar o comprimento restante do adesivo e continue puxando.
Se alguma das tiras adesivas quebrar sob a bateria e não puder ser recuperada, tente remover as tiras restantes e siga as instruções abaixo.

Repita as etapas acima para remover as três tiras adesivas restantes.
Segure a bateria ao remover a faixa final, ou ela poderá sair do iPhone inesperadamente.
Se você removeu todas as tiras adesivas com sucesso, pule a próxima etapa.
Se alguma das tiras adesivas quebrou embaixo da bateria e não pôde ser recuperada, continue com a próxima etapa abaixo .

Se alguma das fitas adesivas se romper e a bateria permanecer presa na caixa traseira, prepare um iOpener ou use um secador de cabelo para aquecer a caixa traseira diretamente atrás da bateria. Isso ajudará a amolecer o adesivo.
Aqueça o iPhone até que o estojo traseiro esteja um pouco quente demais para tocar confortavelmente. Não superaqueça o iPhone ou você pode acidentalmente acender a bateria.
Vire o iPhone de volta e passe um pedaço forte de barbante (como fio dental ou um fio fino de guitarra) embaixo da bateria.
Enrole as pontas do barbante em torno de um pano (ou use luvas) para proteger seus dedos.
Puxe a corda de um lado para o outro em um movimento de serra ao longo de todo o comprimento da bateria para separar o adesivo. Isso pode levar algum tempo, pois o adesivo demora a se deformar, mas com paciência ele será liberado. Não deforme ou danifique a bateria.
Se você optar por usar ferramentas de alavanca para levantar a bateria do iPhone, tome muito cuidado ou poderá danificar os cabos de fita ou a bobina de carregamento sem fio diretamente embaixo da bateria.

Retire a bateria do iPhone.
Reinstale o Taptic Engine e o alto-falante antes de instalar uma nova bateria. Isso ajuda a manter a bateria alinhada corretamente durante a instalação.
Ao instalar a bateria, consulte este guia para substituir as tiras adesivas da bateria.
Execute um reinício de força após a remontagem. Isso pode evitar vários problemas e simplificar a solução de problemas.

CONCLUSÃO

Se alguma das tiras adesivas se romper e a bateria permanecer presa no estojo traseiro, prepare um iOpener ou use um secador de cabelo para aquecer o estojo traseiro diretamente atrás da bateria. Deve ser um pouco quente demais para tocar confortavelmente.

O superaquecimento do iPhone pode acender a bateria.

Virar o telefone e usar um cartão de plástico para quebrar qualquer adesivo restante por trás da bateria.

Não insira o cartão na área entre o botão de diminuir o volume (-) e a extremidade superior da bateria, pois poderá danificar o cabo de controlo do volume por baixo.

Não force contra a placa lógica ou você pode danificar o telefone.

Mantenha o cartão o mais plano possível para evitar dobrar a bateria, o que pode danificá-la e liberar produtos químicos perigosos ou incendiar-se. Não use ferramentas afiadas para forçar a bateria.

Alternativamente, um pedaço de fio dental pode ser usado para separar a bateria do estojo traseiro. Uma alternativa mais forte ao fio dental é uma corda de violão desenrolada, como uma corda de 0,009 E de um conjunto de 12 cordas.

Passe o fio dental ou barbante atrás dos cantos superiores da bateria, junte as pontas, envolva-as em um pano dobrado e puxe-as uniformemente.
